Los bastidores de cables industriales con perfiles de aluminio tienen una amplia gama de aplicaciones.Los cables, alambres y cables ópticos deben colocarse donde existan, como la construcción de estaciones base en salas de computadoras.Como equipo auxiliar indispensable para los equipos de comunicación en las modernas salas de equipos de comunicación, los bastidores de cables de aleación de aluminio no solo tienen la función de soportar el peso de todos los cables, proporcionar cableado y proporcionar puntos de apoyo superiores fijos para los equipos, sino que también tienen la función de embellecer el equipo. habitación.
Además de en las salas de equipos de telecomunicaciones, ¿dónde se puede aplicar?
En el siglo XXI, la industrialización se está desarrollando rápidamente.No importa qué industria tenga su propia base de operación de equipos, dónde haya equipos, la función auxiliar del soporte para cables de perfil de aluminio es indispensable.Su función se utiliza específicamente para encaminar líneas de equipos.La siguiente es su función en aplicaciones de piso de fábrica.

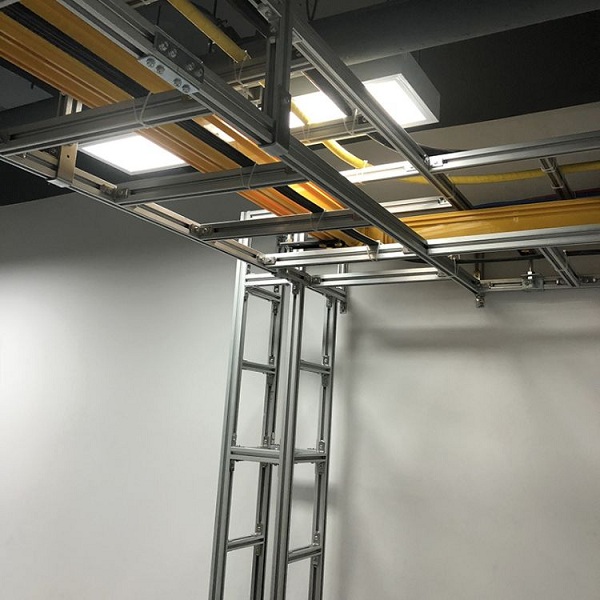

La imagen se utiliza en el taller de producción para facilitar el cableado del gabinete.Su estructura adopta dos formas de instalación: instalación en la parte superior del gabinete e instalación de soporte en el suelo.Está construido con perfiles de aluminio 4040 y se divide en cableado de estructura de doble capa.Puede ver en la imagen que puede ver claramente la situación del cableado y los clientes pueden personalizarlo de manera flexible según el uso real.No se requieren perforaciones ni herramientas especiales, lo que reduce la carga de trabajo y el tiempo de construcción.

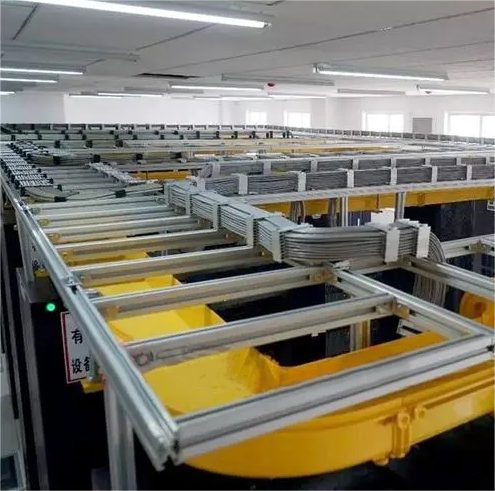

La Figura 2 utiliza la instalación en el techo.La parte inferior es conveniente para colocar el equipo operativo.La instalación de diversos equipos en la línea de montaje automatizada requiere cableado.El trazado desde arriba puede ahorrar espacio y embellecer la escena.Las especificaciones de perfil utilizadas también son perfiles 4040.Accesorios utilizados en el techo No requiere accesorios de perfil para hacerlo resistente.Tiene accesorios especiales, que incluyen: conectores de tres orificios, placas de conexión directa de cuatro orificios, soportes en forma de U, fijaciones superiores del brazo de aluminio, fijaciones superiores del brazo de alambre, soporte roscado del brazo.
El estante para cables de aleación de aluminio. está diseñado como un r desnudo completamente abiertoack según thCumple con los requisitos del Ministerio de Industria de la Información y se puede utilizar para enrutar cables en el techo, a lo largo de la pared y en bastidores verticales.Tiene un buen efecto de carga, es hermoso y conveniente, y es conveniente para futuros mantenimiento, inspección y reparación.tLos métodos de instalación generalmente se dividen en los tres tipos siguientes.
1.Instalación en techo
| Instalación en techo Actualmente, el cableado integrado en los centros de datos es popular para el enrutamiento ascendente.La rejilla de enrutamiento superior facilita el mantenimiento y la disipación de calor, favorece el aire acondicionado y la ventilación y también puede desempeñar un papel en la prevención de ratas y la impermeabilización.A la hora de diseñar se debe tener muy en cuenta la altura del espacio de instalación, así como las luces, protección contra incendios, conductos de aire, vigas y columnas, etc. Se recomienda instalar un juego de colgadores cada 1,5 metros en el marco de cableado superior. .El tramo específico también debe calcularse en función de la carga real.Si hay una carga local elevada, es necesario aumentar la densidad del soporte.Al instalar bastidores de cableado de doble capa, el espacio vertical entre bastidores de cableado de corriente fuerte y débil debe ser ≥300 mm.Debido a la limitación de la altura libre de la parte superior, los bastidores de cables fuertes y débiles se pueden instalar en el mismo plano con un intervalo horizontal de ≥150 mm. |
2.Instalación superior del gabinete
 | Instalación en la parte superior del gabinete En la instalación real del centro de datos, el soporte no se puede instalar por motivos como que el piso es demasiado alto, la estructura superior es especial o el propietario no quiere dañar el techo.En este caso, puede optar por instalar el soporte para cables en la parte superior del gabinete.El soporte superior y el gabinete se fijan con pernos.No hay agujeros en la parte superior del gabinete y es necesario perforarlos.La altura de instalación del soporte es arbitraria.El bastidor de cableado inferior generalmente está entre 150 mm y 200 mm más alto que la parte superior del gabinete.La altura real debe considerar de manera integral la situación general de la sala de computadoras y dar prioridad a garantizar el espacio de cableado sobre el bastidor de cableado.Cabe señalar que este tipo de instalación requiere que todos los gabinetes estén en su lugar y que la distancia entre los gabinetes no debe ser demasiado grande, lo que provocará que el bastidor de cableado colapse debido al espacio excesivo y será incómodo ajustar los gabinetes después. instalación. |

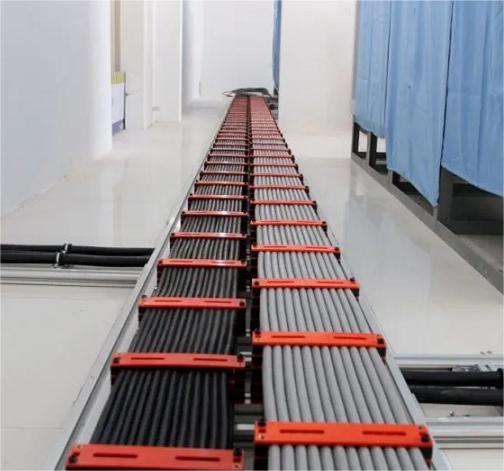

3.Instalación de soporte terrestre
 | Instalación de soporte terrestre La instalación de soporte terrestre consiste en instalar el cableado en el suelo y, a menudo, se utiliza para estaciones base exteriores.No existe ninguna condición para suspender el techo en la sala de ordenadores.Cuando el equipo no está en su lugar, el soporte para cables puede fijar el extremo de la pared y el suelo.Si hay piso electrostático en la sala de computadoras, es necesario hacer agujeros en el piso electrostático para que las columnas puedan enraizarse y fijarse al suelo. |
