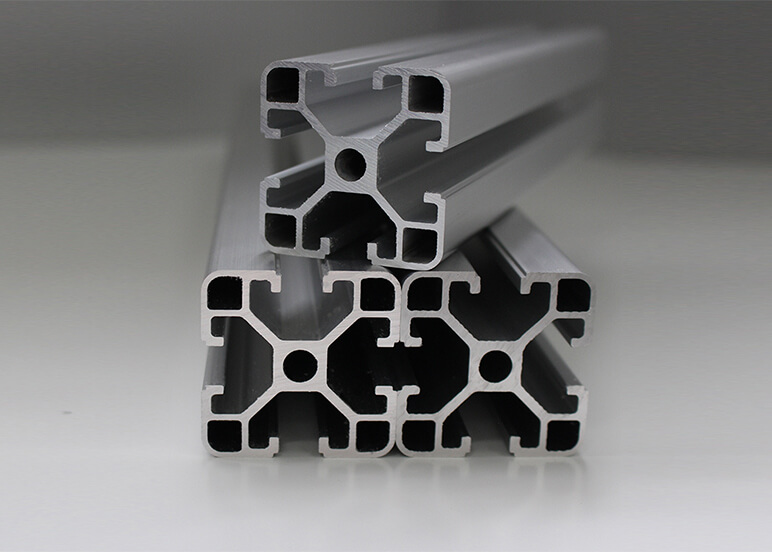

En los últimos años, con el rápido avance del proceso de industrialización, la industria de perfiles de aluminio se ha desarrollado rápidamente.Siguen surgiendo varios productos nuevos, nuevos procesos y productos de perfiles de aluminio con nuevos propósitos, que aparecen en el transporte, la electrónica, la maquinaria, la industria ligera, el petróleo y la industria química., aviación, aeroespacial y otras industrias.
Cuando el perfil de aluminio se ensambla en un producto, se utilizan accesorios especiales para perfiles de aluminio, que no requieren soldadura, son más respetuosos con el medio ambiente y son extremadamente convenientes de instalar, desmontar y mover, y existen varios métodos de conexión.A continuación, ¡presentemos brevemente 20 métodos de conexión de perfiles de aluminio en forma de animaciones!
1. Conectores incorporados
1.1 Se utiliza para la conexión de 90° de dos perfiles, conexión oculta y alta resistencia de conexión.
1.2 Modo de conexión intermedia:
2. Código de esquina (90°, 45°, 135°)
Se utiliza para la conexión externa del ángulo fijo del perfil, que se divide en tres conexiones angulares de 90°, 45° y 135°, y puede fijar la placa de sellado.
2.1 Conexión en ángulo recto de aluminio en ángulo de fundición a presión:
2.2 Conexión en ángulo recto de aluminio con ángulo de extrusión:
2.3 Conexión de aluminio con ángulo de extrusión de 45° y 135°:
3. Conexión por tornillo
Se utiliza para la conexión interna de 90° de dos perfiles, que es fácil de instalar y desmontar, y se utiliza a menudo para conexiones simples de cubiertas de perfiles.
3.1 Conexión con tornillos de cabeza cilíndrica
3.2 Conexión de cabeza redonda
4. Conector de ranura de esquina en forma de L (90°)
Se utiliza para la conexión de 90° de dos perfiles, es fácil de instalar y desmontar y los perfiles no requieren procesamiento adicional.
5. Conector de ranura angular de alta resistencia (45°)
Se utiliza para conectar dos ranuras de esquina de perfil de 45°, con alta resistencia, y se utiliza a menudo para fijar perfiles de marco de puerta.
6. Conectores finales
Se utiliza para la conexión en ángulo recto entre dos o tres perfiles, firme pero bonito.
7. Conectores tridimensionales (ángulo recto)
Se utiliza para la conexión en ángulo recto entre tres perfiles, lo cual es conveniente y rápido.
8. Conector tridimensional (ángulo R)
Para uniones en ángulo recto entre tres perfiles en forma de arco.
9. Sujetadores elásticos
Se utiliza para la conexión interna de 90° de dos perfiles, fácil de instalar y desmontar.
10. Conector final
Se utiliza para la conexión interna de 90° de dos perfiles, conexión oculta y alta resistencia de conexión.
11. Conector de una palabra
Para la unión por pares de alta resistencia de dos perfiles
12. Conector de anclaje
Se utiliza para la conexión de dos perfiles, hay una variedad de ángulos disponibles y la conexión oculta es conveniente para la instalación del perfil.
13. Bisagra viva
Se utiliza para la conexión de dos perfiles y se puede ajustar arbitrariamente de 30° a 150°.
14. Placa de conexión de dirección
Se utiliza para la conexión de varios perfiles y se puede girar en múltiples ángulos.
15. Placa de conexión
Se utiliza para la conexión de múltiples perfiles, la resistencia de la conexión es alta, no es necesario procesar los perfiles y la instalación es conveniente.
16. Código del ángulo de dirección
Puede realizar la conexión de perfiles en cualquier ángulo.
17. Conjunto de cabeza de perno
Coloque la tuerca elástica en el perfil, coloque la columna redonda en otro perfil y fíjela con pernos.
18. Placa de conexión en forma de cruz
Conexiones de alta resistencia para estructuras de perfil '+' de una sola ranura
19. Placa de conexión externa tipo L y T
Para conexión de alta resistencia de estructuras de perfil de un solo canal 'L' o 'T'.
20. Tipo Y - placa de conexión externa
Conexión de alta resistencia para configuraciones de perfil '-' de una sola ranura.
Para hacer una buena estructura de marco de perfil de aluminio, es muy importante elegir un método de conexión razonable.El resumen de los métodos de conexión de perfiles de aluminio anteriores espera proporcionar una referencia útil para todos.
